Ø  产品简介

LX型电动单梁悬挂起重机（以下简称起重机）是按照标准JB2603-79设计制造的，与CD₁、MD₁形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为0.5～5T,适用跨度为3～16米，工作环境温度为-20～+40℃。

LX electric single-girder hanging crane is designed and manufactured in accordance with the standard of JB2603-79. It is a small and light crane of traveling railway, with using and matching of CD₁\MD₁ electric hoist. The applying crane load is 0.5~5t,the applying span is 3 to 16 m, and the temperature of the work environment is −20～+40℃.

本产品为一般用途起重机，多用于机械制造装配、仓库、山洞等场所。

The products for the general crane used to assemble machinery manufacturing, ware houses, caves and other places.

LX型电动单梁悬挂起重机是介于LD型电动单梁桥式起重机与CD₁、MD₁型电动葫芦之间的一种产品，它的主梁几乎同LD型电动单梁起重机相同，运行机构及走轮完全与CD₁型电动葫芦运行小车相同。

LX electric single-girder hanging crane is a new product between LD electric single-girder bridge crane and CD₁、MD₁ electric hoist. Its main girder is almost same with LD’s girder; the traveling mechanism and wheel is absolute same with the trolley of CD₁ electric hoist.

本产品规格表示方法如下：Show the product specifications are as follows:

LX3-10-30

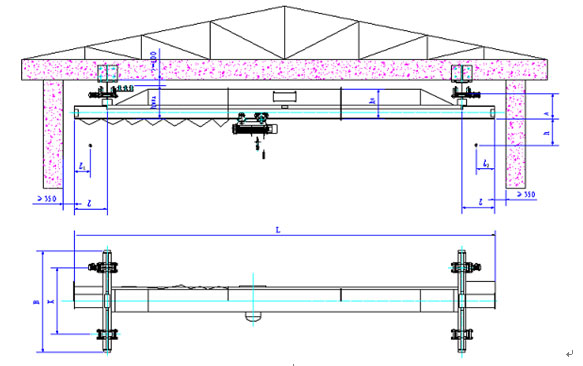

外形总图

◆技术参数

LX型电动单梁悬挂起重机基本技术参数表
起升重量Q(t)				0.5、1、2、3、5
跨度LK(m)				3-16
起重机运行机构		运行速度V(m/min)		20		30
		减 速 比 i		0.5t-2t	3t-5t	0.5t-2t	3t-5t
				28.2	30.5	20	23.65
		电 动 机	0.5t-2t	ZDY12-4;N=2×0.4KW;n=1380r/min
			3t-5t	ZDY21-4;N=2×0.8KW;n=1380r/min
起升机构	电动葫芦	型式		CD1 MD1 0.5t-5t
		起升速度(m/min)		8;8/0.8
		起升高度(m)		6;9;12;18;24;30
	运行机构	运行速度(m/min)		20;30
		电动机		锥型转子电动机
工 作 制 度				中级JC=25%
电       源				3相；-380V,50Hz(60)
车轮直径		0.5t-2t(mm)		Φ130
		3t-5t(mm)		Φ150
适用轨道工字钢		0.5t-2t		20a-45c
		3t-5t		25a-63c
